Care este căderea de presiune pe un debitmetru inteligent Vortex?

În calitate de furnizor de debitmetre inteligente Vortex, întâmpin adesea întrebări de la clienți cu privire la scăderea presiunii la aceste dispozitive. Înțelegerea conceptului de cădere de presiune este crucială, deoarece are un impact direct asupra eficienței și performanței întregului sistem de manipulare a fluidelor. În acest blog, voi analiza ce este căderea de presiune într-un debitmetru inteligent Vortex, factorii săi de influență și semnificația sa în aplicațiile practice.

Ce este căderea de presiune?

Căderea de presiune, în termeni simpli, se referă la reducerea presiunii care are loc pe măsură ce un fluid curge printr-o componentă a unui sistem de conducte. În contextul unui debitmetru inteligent Vortex, este diferența de presiune dintre părțile din amonte și din aval ale debitmetrului. Când fluidul trece prin debitmetru, diferite forțe precum frecarea, turbulența și obstrucția cauzată de structura internă a debitmetrului acționează asupra fluidului, ducând la o scădere a presiunii.

Matematic, căderea de presiune ($\Delta P$) se calculează ca: $\Delta P = P_{amonte}-P_{aval}$, unde $P_{amonte}$ este presiunea fluidului înainte de a intra în debitmetru și $P_{aval}$ este presiunea după ce fluidul a trecut prin debitmetru.

Factori care afectează căderea de presiune în debitmetrele inteligente Vortex

1. Debitul

Unul dintre cei mai importanți factori care influențează căderea de presiune este debitul fluidului. Pe măsură ce debitul crește, crește și viteza fluidului prin debitmetru. Vitezele mai mari ale fluidului au ca rezultat creșterea turbulenței și a forțelor de frecare în interiorul debitmetrului. Conform principiului lui Bernoulli, pe măsură ce energia cinetică a fluidului (legată de viteza acestuia) crește, energia presiunii scade. Deci, un debit mai mare duce, în general, la o cădere de presiune mai mare. De exemplu, într-un sistem în care debitul se dublează, căderea de presiune poate crește cu un factor de patru în unele cazuri, în funcție de caracteristicile debitului și de proiectarea debitmetrului.

2. Proprietățile fluidului

Proprietățile fluidului, cum ar fi densitatea și vâscozitatea, joacă un rol vital în determinarea căderii de presiune. Fluidele mai dense au mai multă masă pe unitate de volum, ceea ce înseamnă că este necesară mai multă energie pentru a le deplasa prin debitmetru. Ca rezultat, pentru un debit dat, un fluid mai dens va cauza de obicei o cădere de presiune mai mare în comparație cu unul mai puțin dens. Vâscozitatea, pe de altă parte, reprezintă rezistența internă a fluidului la curgere. Fluidele cu vâscozitate ridicată experimentează mai multe forțe de frecare pe măsură ce curg prin debitmetru, ceea ce duce la o cădere de presiune mai mare. De exemplu, un ulei gros cu vâscozitate ridicată va provoca o scădere de presiune mai mare decât apa atunci când curge prin același debitmetru inteligent Vortex la același debit.

3. Proiectare debitmetru

Designul debitmetrului inteligent Vortex în sine are un impact substanțial asupra căderii de presiune. Forma și dimensiunea corpului bluff-ului (obiectul care creează vârtejurile) în debitmetru sunt critice. Un corp de bluff mai mare sau de formă diferită poate provoca întreruperi mai semnificative ale fluxului de fluid, crescând turbulența și astfel scăderea presiunii. De asemenea, diametrul intern al debitmetrului și geometria sa globală afectează traseul de curgere a fluidului. Un debitmetru cu un diametru interior mai mic va forța fluidul să curgă cu o viteză mai mare pentru un debit dat, care la rândul său poate crește căderea de presiune.

Semnificația căderii de presiune în debitmetrele inteligente Vortex

1. Consumul de energie

Căderea de presiune afectează direct consumul de energie al sistemului de pompare. Pentru a menține un debit dorit în prezența unei căderi de presiune, pompa trebuie să lucreze mai mult. Aceasta înseamnă că este necesară mai multă energie electrică pentru a antrena pompa, ceea ce duce la costuri de operare mai mari. Pentru aplicațiile industriale în care este implicat transferul de fluid la scară largă, chiar și o mică creștere a căderii de presiune poate duce la o creștere semnificativă a consumului de energie în timp.

2. Performanța sistemului

Căderea excesivă de presiune poate afecta, de asemenea, performanța întregului sistem de manipulare a fluidelor. În unele cazuri, poate duce la debite reduse în componentele din aval, ceea ce poate afecta eficiența proceselor, cum ar fi reacțiile chimice, transferul de căldură sau filtrarea. În plus, dacă scăderea de presiune este prea mare, poate provoca cavitația în pompe, care este formarea și prăbușirea bulelor de vapori în fluid. Cavitația poate deteriora pompa și alte componente ale sistemului, ceea ce duce la reparații costisitoare și timpi de nefuncționare.

Compararea căderii de presiune cu alte debitmetre

Este interesant să comparăm caracteristicile căderii de presiune ale debitmetrelor inteligente Vortex cu alte tipuri de debitmetre. De exemplu, aDebitmetru cu turbinăare de obicei o cădere de presiune relativ scăzută la debite mici până la moderate. Cu toate acestea, pe măsură ce debitul crește, scăderea de presiune într-un debitmetru cu turbină poate crește mai rapid în comparație cu un debitmetru inteligent Vortex.

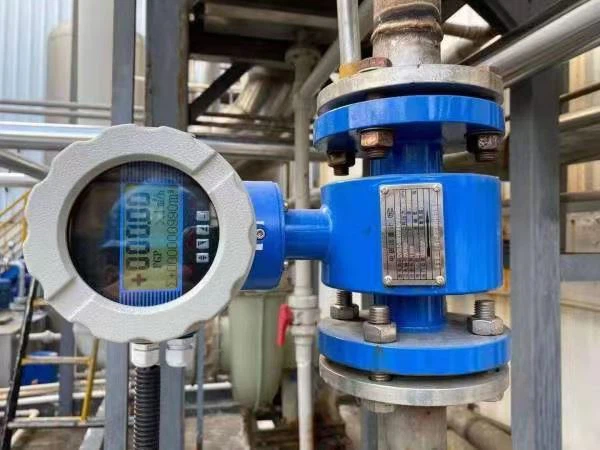

Pe de altă parte, anDebitmetru electromagnetic LDGare în general o cădere de presiune foarte mică deoarece nu are piese în mișcare sau obstacole semnificative în calea curgerii. Dar are propriile sale limitări, cum ar fi potrivit doar pentru fluide conductoare.

În schimb, debitmetrele inteligente Vortex oferă un echilibru bun în ceea ce privește căderea de presiune, precizia și versatilitatea. Ele pot fi utilizate cu o gamă largă de fluide și debite, iar caracteristicile lor de cădere de presiune pot fi optimizate printr-o proiectare și instalare corespunzătoare.

Minimizarea căderii de presiune

În calitate de furnizor Vortex Intelligent Flowmeter, ne angajăm să ajutăm clienții noștri să minimizeze căderea de presiune în sistemele lor. Iată câteva strategii:

1. Dimensiunea corectă

Selectarea debitmetrului de dimensiune potrivită pentru aplicație este crucială. Un debitmetru supradimensionat poate duce la un debit cu viteză mică, ceea ce poate duce la măsurători inexacte, în timp ce un debitmetru subdimensionat va provoca o cădere mare de presiune. Echipa noastră tehnică poate ajuta clienții să determine dimensiunea adecvată a debitmetrului pe baza debitului lor specific, proprietăților fluidului și cerințelor sistemului.

2. Instalare

Instalarea corectă a debitmetrului este, de asemenea, esențială. Asigurarea că există suficiente lungimi de conducte drepte în amonte și în aval de debitmetru poate ajuta la reducerea turbulenței și la minimizarea căderii de presiune. Debitmetrul trebuie instalat într-o locație în care fluxul de fluid este cât mai uniform posibil, fără îndoituri sau obstacole bruște în apropiere.

Concluzie

În concluzie, înțelegerea căderii de presiune la un debitmetru inteligent Vortex este esențială pentru optimizarea performanței și eficienței sistemelor de manipulare a fluidelor. Factori precum debitul, proprietățile fluidului și designul debitmetrului influențează scăderea de presiune. Fiind conștienți de acești factori și luând măsuri adecvate pentru a minimiza căderea de presiune, clienții pot reduce consumul de energie, pot îmbunătăți performanța sistemului și pot prelungi durata de viață a echipamentului lor.

Dacă vă gândiți să cumpărați un debitmetru inteligent Vortex sau aveți întrebări cu privire la căderea presiunii sau alte aspecte ale măsurării debitului, vă invităm săvizitați pagina noastră Vortex Flowmeterpentru a afla mai multe despre produsele noastre. Echipa noastră de experți este pregătită să vă ajute în găsirea celei mai bune soluții pentru aplicația dumneavoastră specifică. Contactați-ne astăzi pentru a începe o discuție despre nevoile dvs. de măsurare a debitului și pentru a explora modul în care debitmetrele noastre inteligente Vortex pot beneficia operațiunile dumneavoastră.

Referințe

1. Miller, RW (1996). Manual de inginerie pentru măsurarea debitului. McGraw - Hill.
2. White, FM (2003). Mecanica fluidelor. McGraw - Hill.
3. ISO 5167 - 1:2003, Măsurarea debitului fluidului prin intermediul dispozitivelor de presiune diferențială introduse în conducte cu secțiune transversală circulară care funcționează plin.
