Cum se depanează un transmițător de presiune ceramic fără semnal de ieșire?

În calitate de furnizor de transmițătoare de presiune ceramice, am întâlnit numeroase cazuri în care clienții se confruntă cu problema unui transmițător de presiune ceramică care nu are semnal de ieșire. Această problemă poate fi destul de frustrantă, mai ales atunci când întrerupe operațiunile critice. În acest blog, vă voi ghida printr-o abordare sistematică a remedierii acestei probleme.

1. Verificări inițiale

Înainte de a trece la pașii complexi de depanare, este esențial să efectuați câteva verificări de bază. În primul rând, asigurați-vă că sursa de alimentare a transmițătorului de presiune este stabilă. O sursă de alimentare fluctuantă sau întreruptă poate cauza funcționarea defectuoasă a transmițătorului și nu poate duce la niciun semnal de ieșire. Verificați cablurile de alimentare pentru orice semne de deteriorare, cum ar fi fire uzate sau conexiuni slăbite. Dacă este posibil, utilizați un multimetru pentru a măsura tensiunea la bornele de intrare de putere ale transmițătorului. Tensiunea trebuie să corespundă specificațiilor furnizate în fișa de date a transmițătorului.

Apoi, examinați conexiunile cablajului dintre transmițătorul de presiune și dispozitivul de recepție, cum ar fi un înregistrător de date sau un sistem de control. Cablările slabe sau incorecte pot împiedica transmiterea corectă a semnalului. Asigurați-vă că toate firele sunt bine conectate și că nu există scurtcircuite. Consultați schema de cablare din manualul transmițătorului pentru a verifica configurația corectă a cablajului.

2. Inspecția senzorului

Senzorul ceramic este inima transmițătorului de presiune și orice deteriorare sau defecțiune a acestuia poate duce la pierderea semnalului de ieșire. Începeți prin a inspecta vizual senzorul pentru orice daune fizice, cum ar fi fisuri sau așchii. Dacă observați vreo deteriorare vizibilă, este posibil ca senzorul să fie nevoie să fie înlocuit. Cu toate acestea, în unele cazuri, deteriorarea poate să nu fie vizibilă și este posibil să fie nevoie să efectuați teste suplimentare.

O modalitate de a testa senzorul este să-i aplicați o presiune cunoscută și să verificați dacă semnalul de ieșire se modifică în consecință. Puteți utiliza un calibrator de presiune pentru a aplica o presiune precisă transmițătorului. Comparați semnalul de ieșire de la transmițător cu valoarea așteptată pe baza curbei de calibrare furnizată de producător. Dacă semnalul de ieșire nu se modifică sau este semnificativ diferit de valoarea așteptată, senzorul poate fi defect.

O altă metodă de testare a senzorului este utilizarea unui contor de capacitate. Senzorul ceramic dintr-un transmițător de presiune funcționează de obicei pe baza principiului modificării capacității din cauza presiunii. Măsurând capacitatea senzorului, puteți determina dacă acesta funcționează corect. Cu toate acestea, această metodă necesită o anumită expertiză tehnică și echipamente specializate.

3. Circuitul de condiționare a semnalului

Circuitul de condiționare a semnalului din transmițătorul de presiune este responsabil pentru amplificarea și procesarea semnalului brut de la senzor. Orice problemă cu acest circuit poate duce la lipsa semnalului de ieșire. Verificați componentele din circuitul de condiționare a semnalului, cum ar fi rezistențele, condensatorii și amplificatoarele operaționale, pentru orice semne de deteriorare sau defecțiune. Căutați componente arse, conexiuni slăbite sau citiri anormale pe un multimetru.

Dacă bănuiți că există o problemă cu circuitul de condiționare a semnalului, poate fi necesar să înlocuiți întreaga placă de circuite. Cu toate acestea, acest lucru ar trebui făcut numai dacă aveți abilitățile și cunoștințele tehnice necesare. În caz contrar, se recomandă să contactați producătorul sau un tehnician profesionist pentru asistență.

4. Factori de mediu

Factorii de mediu pot afecta, de asemenea, performanța transmițătorului de presiune și pot provoca o pierdere a semnalului de ieșire. Temperaturile ridicate, umiditatea și vibrațiile pot avea toate un impact negativ asupra senzorului și a electronicii din transmițător. Verificați mediul de funcționare al transmițătorului și asigurați-vă că acesta se află în intervalul specificat de temperatură și umiditate. Dacă mediul înconjurător este prea dur, luați în considerare utilizarea unei carcase de protecție sau a unui transmițător cu un rating de mediu mai ridicat.

Vibrația poate cauza, de asemenea, probleme cu transmițătorul de presiune. Asigurați-vă că transmițătorul este montat în siguranță și că nu există vibrații excesive în zona înconjurătoare. Dacă este necesar, utilizați suporturi de izolare a vibrațiilor pentru a reduce impactul vibrațiilor asupra emițătorului.

5. Interfață de comunicare

Dacă transmițătorul de presiune este conectat la o rețea de comunicații, cum ar fi Modbus sau HART, verificați interfața de comunicare pentru orice problemă. Asigurați-vă că setările de comunicare, cum ar fi viteza de transmisie, paritatea și adresa, sunt configurate corect. Utilizați un analizor de comunicații sau un instrument software pentru a monitoriza comunicarea dintre emițător și dispozitivul de recepție. Dacă există erori de comunicare, verificați cablurile, conectorii și protocolul de comunicare pentru orice problemă.

Concluzie

Depanarea unui transmițător de presiune ceramică fără semnal de ieșire poate fi o sarcină dificilă, dar urmând o abordare sistematică, puteți identifica și rezolva problema. Începeți cu verificările de bază, cum ar fi sursa de alimentare și conexiunile cablajului, apoi treceți la teste mai complexe, cum ar fi inspecția senzorilor și analiza circuitului de condiționare a semnalului. Luați în considerare factorii de mediu și interfața de comunicare, de asemenea. Dacă nu puteți rezolva singur problema, nu ezitați să contactați producătorul sau un tehnician profesionist pentru asistență.

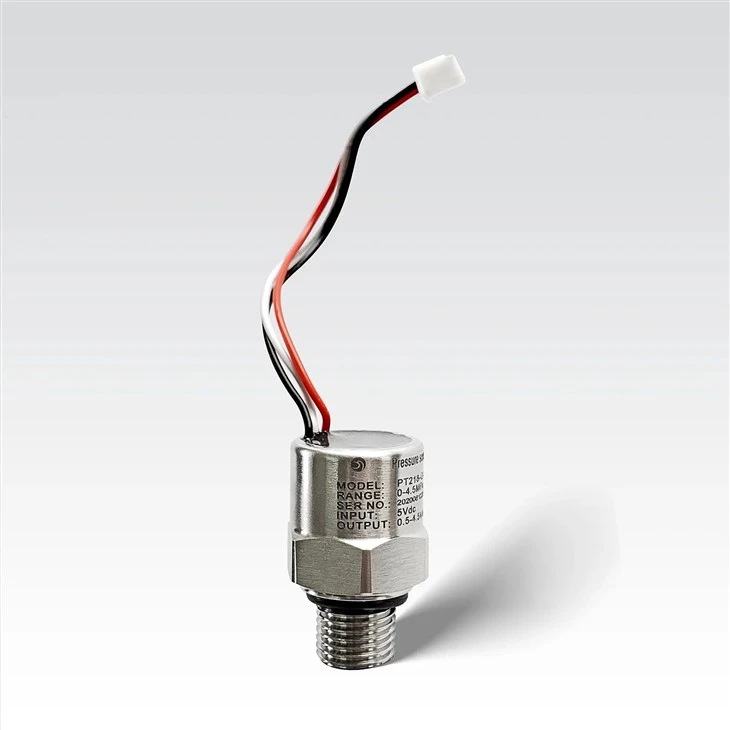

La compania noastră, oferim o gamă largă de transmițătoare de presiune ceramice de înaltă calitate, inclusivTransmițător de presiune de refrigerare,Transmițător de presiune din ceramică standard, șiTransmițător de presiune anti-încrucișare. Dacă sunteți interesat să achiziționați produsele noastre sau aveți întrebări despre depanarea sau selectarea produsului, vă rugăm să nu ezitați să ne contactați pentru discuții suplimentare și negocieri privind achizițiile.
