Cum se calibrează transmițătorul 3051 DP?

Hei acolo! În calitate de furnizor al transmițătorului 3051 DP, sunt adesea întrebat despre cum să calibrez aceste dispozitive ingenioase. Așadar, m-am gândit să alcătuiesc această postare pe blog pentru a împărtăși câteva sfaturi și trucuri despre calibrarea emițătorului 3051 DP.

Ce este un transmițător 3051 DP?

Înainte de a trece la calibrare, să trecem rapid peste ce este un transmițător 3051 DP. Transmițătorul 3051 DP este un transmițător de presiune diferențială care măsoară diferența de presiune între două puncte. Este utilizat în mod obișnuit într-o varietate de industrii, inclusiv petrol și gaze, produse chimice și generarea de energie. Aceste transmițătoare sunt cunoscute pentru precizia lor ridicată, fiabilitatea și durabilitatea, făcându-le o alegere populară pentru multe aplicații.

De ce este importantă calibrarea

Calibrarea este un pas crucial pentru a vă asigura că transmițătorul dumneavoastră 3051 DP oferă măsurători precise și fiabile. De-a lungul timpului, factori cum ar fi schimbările de temperatură, vibrațiile și uzura pot face ca emițătorul să se îndepărteze de calibrarea sa originală. Acest lucru poate duce la citiri inexacte, care pot avea consecințe grave în procesele industriale. Prin calibrarea regulată a transmițătorului, puteți să-i mențineți acuratețea și să vă asigurați că procesele dumneavoastră funcționează fără probleme.

Instrumente de care veți avea nevoie

Înainte de a începe calibrarea emițătorului 3051 DP, va trebui să aduni câteva instrumente. Iată ce vei avea de obicei nevoie:

• O sursă de presiune: aceasta poate fi o pompă manuală, un regulator de presiune sau un standard de presiune calibrat.
• Un manometru de referință: acest manometru ar trebui să fie mai precis decât transmițătorul pe care îl calibrați.
• Un multimetru: îl vei folosi pentru a măsura semnalul de ieșire de la transmițător.
• O șurubelniță sau alte instrumente pentru accesarea șuruburilor de reglare ale emițătorului.

Proces de calibrare pas cu pas

Pasul 1: Pregătiți emițătorul

În primul rând, asigurați-vă că transmițătorul este instalat corect și că toate conexiunile sunt strânse. Opriți alimentarea transmițătorului și deconectați firele de semnal de ieșire. Acest lucru va preveni orice interferență electrică în timpul procesului de calibrare.

Pasul 2: calibrare zero

Primul pas în procesul de calibrare este efectuarea unei calibrări la zero. Acest lucru asigură că emițătorul citește zero atunci când nu este aplicată presiune diferențială.

• Aplicați presiune diferențială zero la transmițător. Puteți face acest lucru prin egalizarea presiunii de pe ambele părți ale transmițătorului.
• Conectați multimetrul la bornele de ieșire ale transmițătorului. Setați multimetrul pentru a măsura intervalul adecvat de curent sau tensiune, în funcție de semnalul de ieșire al transmițătorului.
• Așteptați ca semnalul de ieșire să se stabilizeze. Apoi, utilizați o șurubelniță pentru a regla șurubul de reglare a zero de pe transmițător până când multimetrul citește valoarea corectă de ieșire zero. Această valoare este de obicei de 4 mA pentru un semnal de ieșire de 4-20 mA.

Pasul 3: calibrarea intervalului

După finalizarea calibrării la zero, este timpul să efectuați o calibrare a intervalului. Acest lucru asigură că emițătorul citește valoarea corectă atunci când se aplică presiunea diferențială maximă.

• Aplicați presiunea diferențială maximă specificată pentru transmițător. Puteți utiliza sursa de presiune pentru a crea această presiune.
• Așteptați ca semnalul de ieșire să se stabilizeze. Apoi, utilizați o șurubelniță pentru a regla șurubul de reglare a intervalului de pe transmițător până când multimetrul citește valoarea corectă de ieșire la scară maximă. Această valoare este de obicei de 20 mA pentru un semnal de ieșire de 4-20 mA.

Pasul 4: Verificarea punctului intermediar

Pentru a asigura liniaritatea transmițătorului, este o idee bună să verificați ieșirea la unul sau mai multe puncte intermediare între zero și scara maximă.

• Aplicați o presiune diferențială intermediară cunoscută la transmițător.
• Măsurați semnalul de ieșire cu multimetrul. Comparați valoarea măsurată cu valoarea așteptată pe baza relației liniare dintre presiune și semnalul de ieșire.
• Dacă valoarea măsurată se află în afara intervalului de toleranță acceptabil, poate fi necesar să repetați pașii de calibrare la zero și interval.

Pasul 5: Verificări finale

După ce ați finalizat procesul de calibrare, verificați din nou toate conexiunile și asigurați-vă că totul este în siguranță. Porniți alimentarea transmițătorului și reconectați firele de semnal de ieșire. Monitorizați semnalul de ieșire timp de câteva minute pentru a vă asigura că este stabil și precis.

Depanarea problemelor comune

În timpul procesului de calibrare, este posibil să întâmpinați unele probleme comune. Iată câteva sfaturi despre cum să le depanați:

• Citire zero inexactă: Dacă citirea zero este oprită, verificați dacă există scurgeri în conexiunile de presiune. Asigurați-vă că sursa de presiune oferă presiune diferențială zero. De asemenea, poate fi necesar să curățați porturile de presiune sau să verificați dacă există resturi în interiorul emițătorului.
• Citire inexacte: Dacă citirea intervalului este oprită, verificați acuratețea sursei de presiune și a manometrului de referință. Asigurați-vă că presiunea aplicată este în intervalul specificat pentru transmițător. De asemenea, poate fi necesar să reglați șurubul de reglare a deschiderii cu mai multă atenție.
• Ieșire neliniară: Dacă semnalul de ieșire nu este liniar, poate fi cauzat de un senzor deteriorat sau uzat. În acest caz, poate fi necesar să înlocuiți senzorul sau întregul transmițător.

Concluzie

Calibrarea emițătorului 3051 DP este o sarcină importantă care asigură acuratețea și fiabilitatea măsurătorilor dumneavoastră. Urmând pașii descriși în această postare de blog și folosind instrumentele potrivite, vă puteți calibra transmițătorul ca un profesionist. Nu uitați să calibrați emițătorul în mod regulat pentru a-și menține performanța și pentru a preveni orice probleme în procesele industriale.

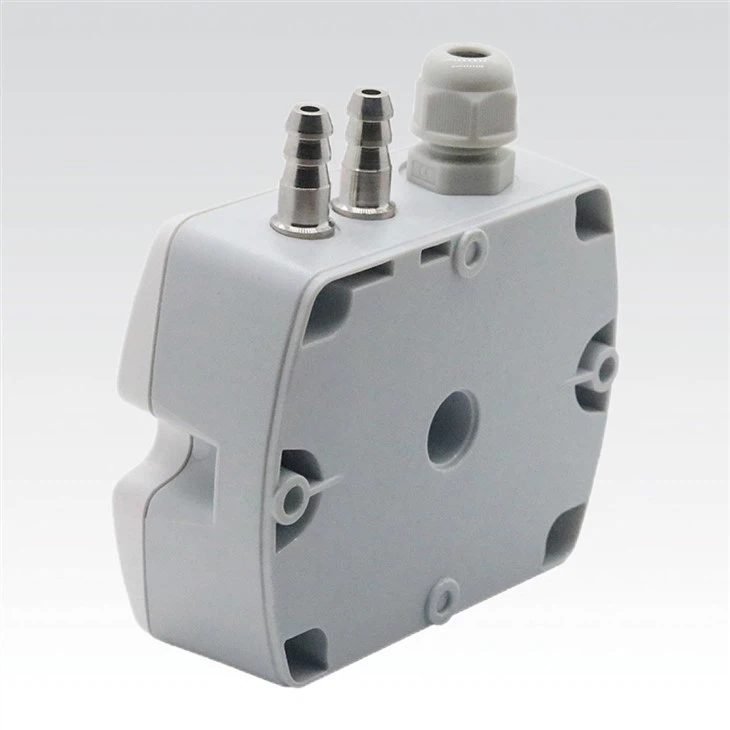

Dacă sunteți în căutarea unui transmițător 3051 DP de înaltă calitate sau aveți nevoie de asistență pentru calibrare sau depanare, nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să profitați la maximum de sistemele dumneavoastră de măsurare a presiunii diferențiale. De asemenea, puteți consultaSenzor de presiune diferențială,Senzor de presiune diferențială Hvac, șiTransmițător de presiune diferențialăpentru mai multe informații despre produsele noastre.
